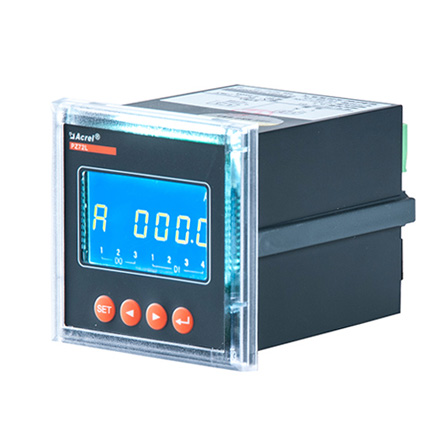

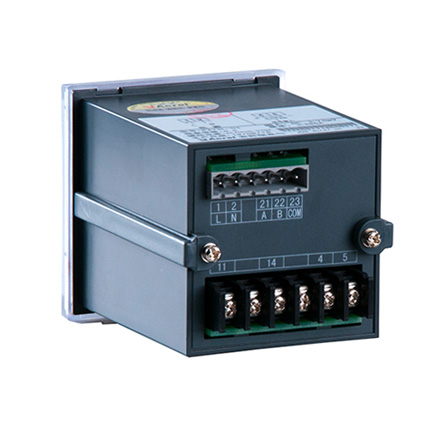

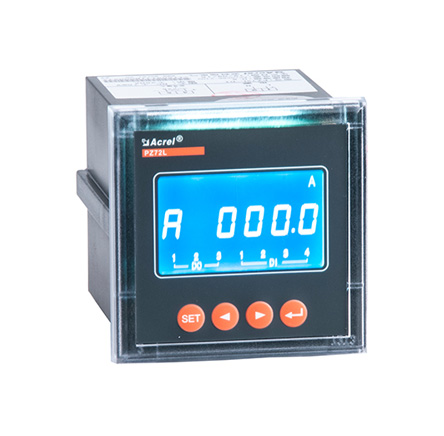

PZ系列交流检测仪表
该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数。可带RS485通讯接口、模拟量数据转换、开关量输入/输出等功能，实现电力参数、电气元件工作状态的远程传输，便于后台监控系统集中检测。应用范围：
适用于高、低压电力系统中需要检测电力参数的场合。订货范例：
具体型号：PZ72-E4/C| 技术参数 | 指 标 | |
| 输入 | 标称值 | 电压：100V、220V、380V；电流：1A、5A |
| 过 载 | 电流：持续1.2倍，瞬时10倍/秒；电压：持续1.2倍，瞬时2倍/秒 | |
| 频 率 | 45Hz～65Hz | |
| 功 耗 | ＜0.5VA | |
| 精度等级 | 电流、电压：0.5级 频率：0.05Hz 有功功率、有功电能：0.5级 无功功率、无功电能：1.0级 | |
| 输出 | 模拟量 | 4-20mA、0-20mA、0-5V等 |
| 通 讯 | RS485 Modbus-RTU协议/Profibus-DP协议，1位起始位、8位数据位、1位停止位，1200/2400/4800/9600/19200bps | |
| 电 能 | 2路集电极开路的光耦脉冲 | |
| 报 警 | 1路无源常开触点：1A/30VDC、2A/250VAC，高、低、不平衡报警均可设置 | |
| 开关量输入 | 无源接点输入方式：内置电源，光耦隔离 | |
| 开关量输出 | 继电器常开触点输出：1A/30VDC、2A/250VAC | |
| 显 示 | LED、LCD显示，范围-9999~9999，倍率任意设置 | |
| 电源 | 电压范围 | AC80-270V或DC100-350V |
| 功 耗 | ＜4VA | |
| 绝缘电阻 | ≥100MΩ | |
| 工频耐压 | 电源/输入/输出之间2kV/1min | |
| 平均无故障工作时间 | ≥50000h | |
| 环境 | 温 度 | 工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃ 储存温度：-20℃~+70℃ |
| 湿 度 | ≤93%RH，不结露，无腐蚀性气体场所 | |
| 海 拔 | ≤2500m | |
