Acrel-BUS智能照明控制器
Acrel-BUS智能照明控制系统从功能上可以分为驱动器、传感器和系统元件。各个元件通过专用Acrel-BUS总线以树形、星形或线形的拓扑结构灵活组网。驱动器负责接收和处理传感器传送的信号，并执行相应的操作，如开/ 关灯、调节灯的亮度。传感器负责根据现场手动操作，或探测光线、温度等的变化，向驱动器发出相应的控制信号。系统元件主要负责搭建系统平台，如系统电源、线路耦合器、传输介质等。应用范围：
办公楼、商场、图书馆、会展中心等需要对照明进行智能控制的场合。订货范例：
具体型号：ASL100-S4/16
● 驱动器

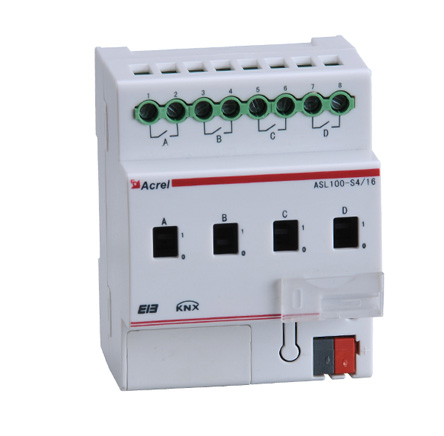

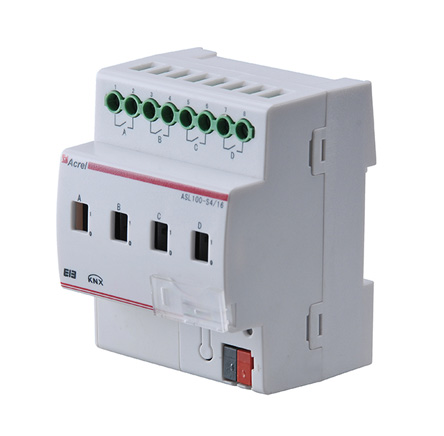

开关驱动器
| 设备供电 | 21—30V DC 12mA(max) |
| 功耗 <360mW | |
| 输出参数 | 负载电压 110—250V AC 50/60Hz |
| 负载电流 16A | |
| 每路功率损耗 1.5W | |
| 温度范围 | 正常运行 -5--45℃ |
| 储存温度 -25--55℃ | |
| 运输温度 -25--75℃ | |
| 安装方式 | 标准35mm轨道安装 |
0-10V调光驱动器
| 设备供电 | 21—30V DC 12mA(max) |
| 功耗 <360mW | |
| 输出参数 | 负载电压：110—250V AC 50/60Hz |
| 负载电流： 16A | |
| 0-10V DC调光信号 | |
| 温度范围 | 正常运行 -5--45℃ |
| 储存温度 -25--55℃ | |
| 运输温度 -25--75℃ | |
| 安装方式 | 标准35mm轨道安装 |
● 传感器
人体感应及光照度二合一传感器
| 设备供电 | 21—30V DC 12mA(max) |
| 功率 <360mW | |
| 感应参数 | 人体感应距离5-7m |
| 光照度感应0-65535lux | |
| 温度范围 | 正常运行 -5--45℃ |
| 储存温度 -25--55℃ | |
| 运输温度 -25--75℃ | |
| 安装方式 | 嵌入式吸顶安装 |
智能面板
| 设备供电 | 21—30V DC 12mA(max) |
| 功耗 <360mW | |
| 输入参数 | 按键输入 |
| 温度范围 | 正常运行 -5--45℃ |
| 储存温度 -25--55℃ | |
| 运输温度 -25--75℃ | |
| 安装方式 | 标准86盒安装 |
干接点输入模块
| 设备供电电压 | 21—30V DC 12mA(max) |
| 功率 <360mW | |
| 输入类型 | 外接干接点信号 |
| 温度范围 | 正常运行 -5--45℃ |
| 储存温度 -25--55℃ | |
| 运输温度 -25--75℃ | |
| 安装方式 | 标准35mm轨道安装 |
● 系统元件
总线电源
| 输入参数 | 85~265V AC 50/60Hz |
| 输出参数 | 输出电压 30V DC |
| 输出电流 640mA | |
| 短路电流 1.3A | |
| 温度范围 | 正常运行 -5--45℃ |
| 储存温度 -25--55℃ | |
| 运输温度 -25--75℃ | |
| 安装方式 | 标准35mm轨道安装 |

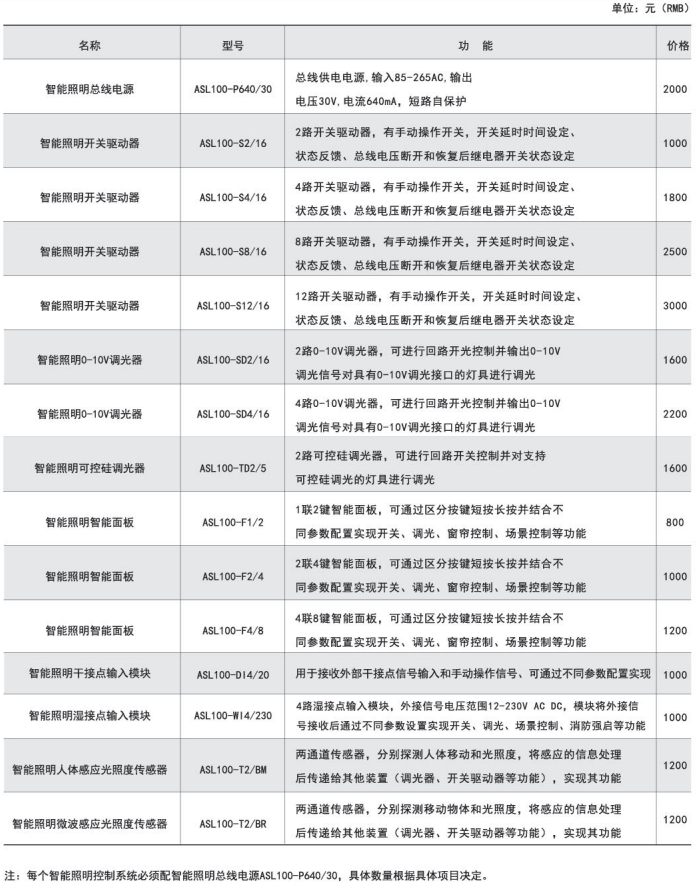

● 驱动器

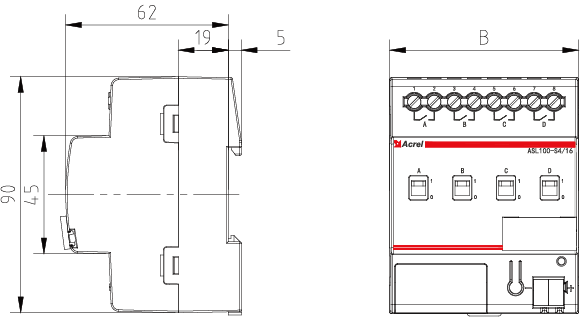

开关驱动器
| 产品型号 | 回路数 | 模块宽度(B)mm | 单回路额定容量 |
| ASL100-S4/16 | 4 | 72 | 16A |
| ASL100-S8/16 | 8 | 144 | 16A |
| ASL100-S12/16 | 12 | 216 | 16A |

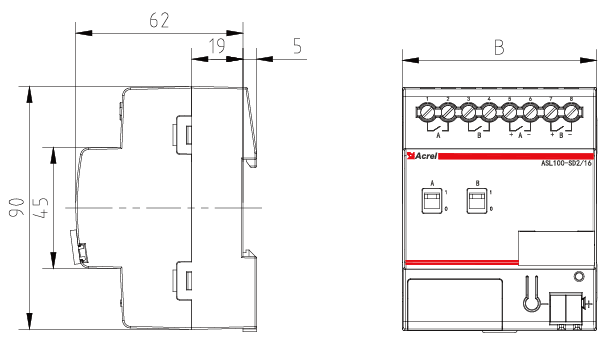

0-10V调光驱动器
| 产品型号 | 回路数 | 模块宽度（B）mm | 单回路额定容量 |
| ASL100-SD2/16 | 2 | 72 | 16A |
| ASL100-SD4/16 | 4 | 144 | 16A |

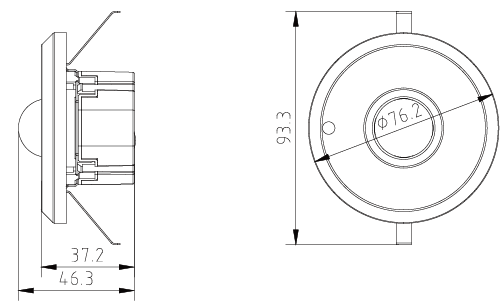

● 传感器 人体感应及光照度二合一传感器
| 产品名称 | 功能描述 |
| ASL100-T2/BM | 2通道，分别探测光照度和人体感应。吸顶安装。 |

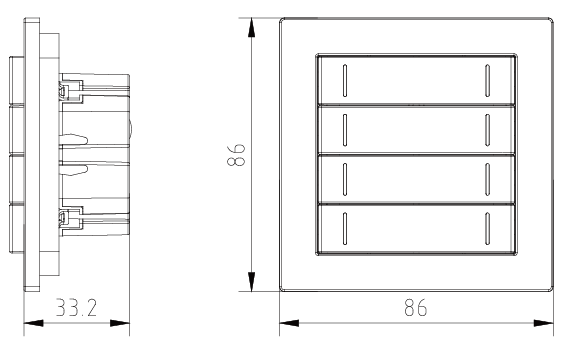

智能面板
| 产品型号 | 按键数 | 模块尺寸 |
| ASL100-F4/8 | 8 | 86盒 |
| ASL100-F2/4 | 4 | 86盒 |
| ASL100-F1/2 | 2 | 86盒 |

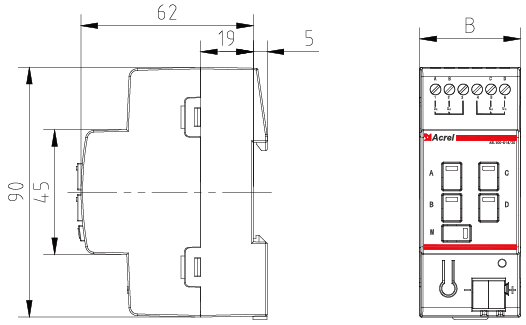

干接点输入模块
| 产品型号 | 模块宽度（B）mm | 回路数 |
| ASL100-DI4/20 | 36 | 4 |
● 系统元件

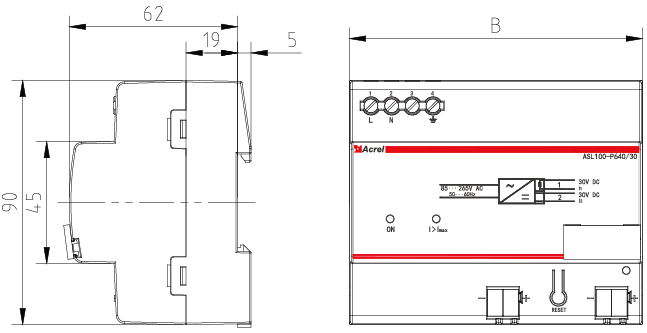

总线电源
| 输入参数 | 85~265V AC 50/60Hz |
| 输出参数 | 输出电压 30V DC |
| 输出电流 640mA | |
| 短路电流 1.3A | |
| 温度范围 | 正常运行 -5--45℃ |
| 储存温度 -25--55℃ | |
| 运输温度 -25--75℃ | |
| 安装方式 | 标准35mm轨道安装 |
● 传感器
人体感应及光照度二合一传感器
智能面板
干接点输入模块
● 系统元件
总线电源
