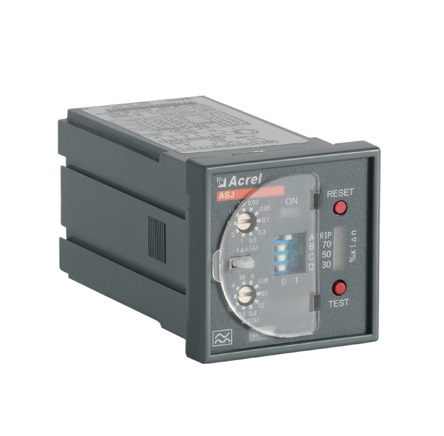

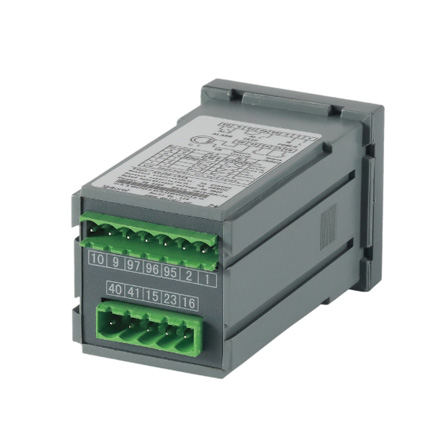

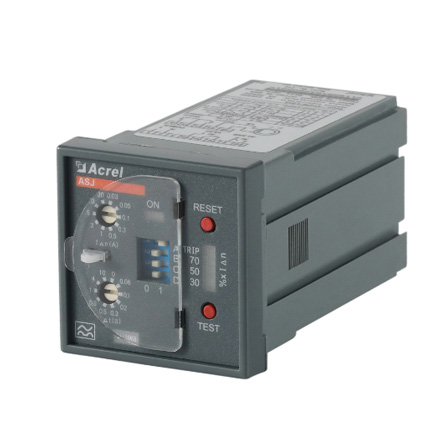

ASJ系列智能剩余电流继电器
该系列继电器可与低压断路器或低压接触器等组成组合式的剩余电流动作保护器，主要适用于交流50Hz，额定电压为400V及以下的TT或TN系统配电线路，防止接地故障电流引起的设备和电气火灾事故，也可用于对人身触电危险提供间接接触保护。应用范围：

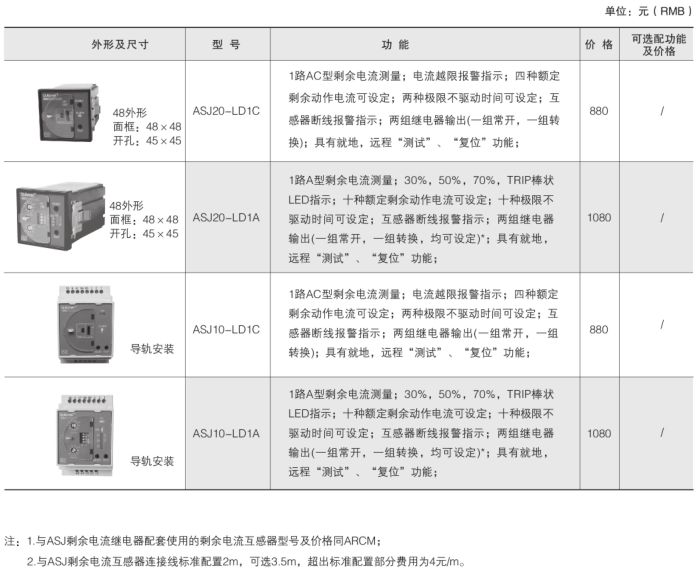

需要检测剩余电流，对电气线路进行接地故障保护的场合。订货范例：
具体型号：ASJ20-LD1C| 技术参数 | 指 标 | ||
| AC型 | A型 | ||
| 输入 | 额定剩余动作电流I△n | 0.03、0.1、0.3、0.5(A) | 0.03、0.05、0.1、0.3、0.5、1、3、5、10、30(A) |
| 极限不驱动动作时间△t | 0.1、0.5(S) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10(S) | |
| 额定剩余不动作电流I△no | 50%I△n | ||
| 动作特性 | AC正弦交流电流 | AC正弦交流及脉动直流电流 | |
| 频率 | 50Hz±5Hz | ||
| 动作误差 | -20%～-10% I△n | ||
| 输出 | 接点构成 | 一组常闭、一组转换 | 一组常闭或常开、一组转换 |
| 接点容量 | 5A 250VAC、5A 30VDC | ||
| 复位方式 | 就地、远程 | 就地、远程、自动 | |
| 辅助电源 | AC110V、AC220V（允许误差±10%），功耗≤5VA | ||
| 工频耐压 | 电源//输入//输出之间交流有效值2kV/min | ||
| 环境 | 温度 | 运行温度：-20℃～+55℃，存储温度：-30℃～+70℃ | |
| 湿度 | ≤95%RH，不结露，无腐蚀性气体场所 | ||
| 海拔 | ≤2000m | ||

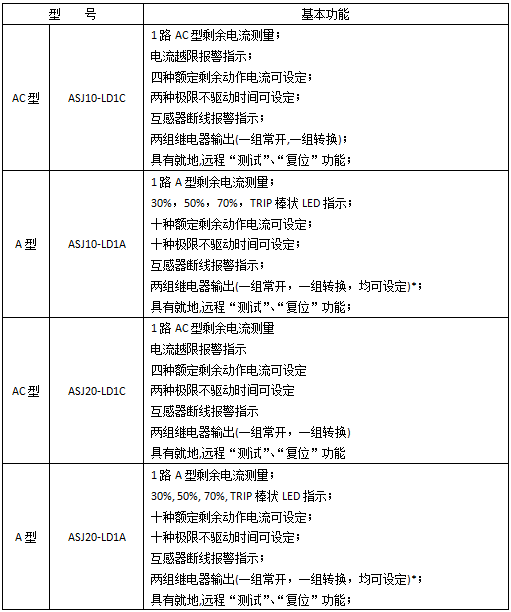

● 10型产品
● 20型产品
