AKH-0.66系列测量型电流互感器
该系列互感器作为交流电流信号采集元件，可与测量仪表配套使用，一次电流测量范围5-6300A，二次输出5A或1A，测量范围为额定值的5-120%。应用范围：
低压配电系统电流采集订货范例：

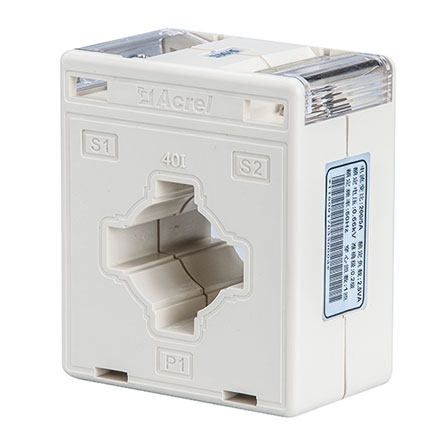

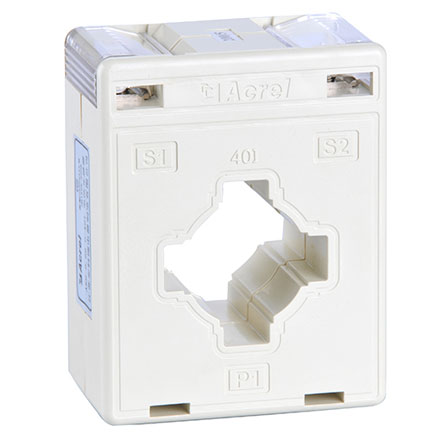

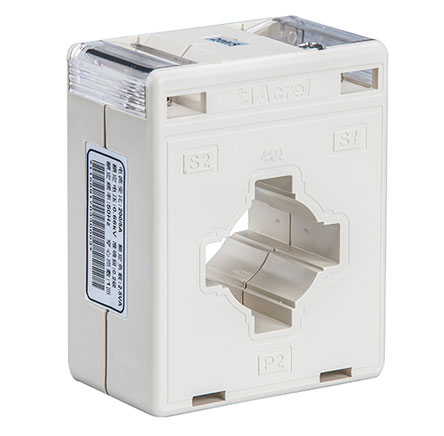

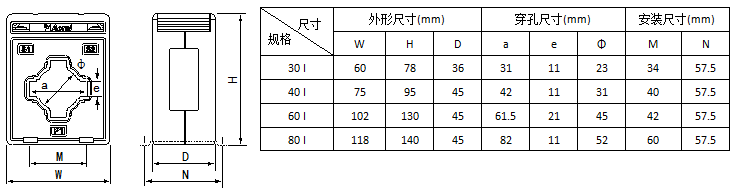

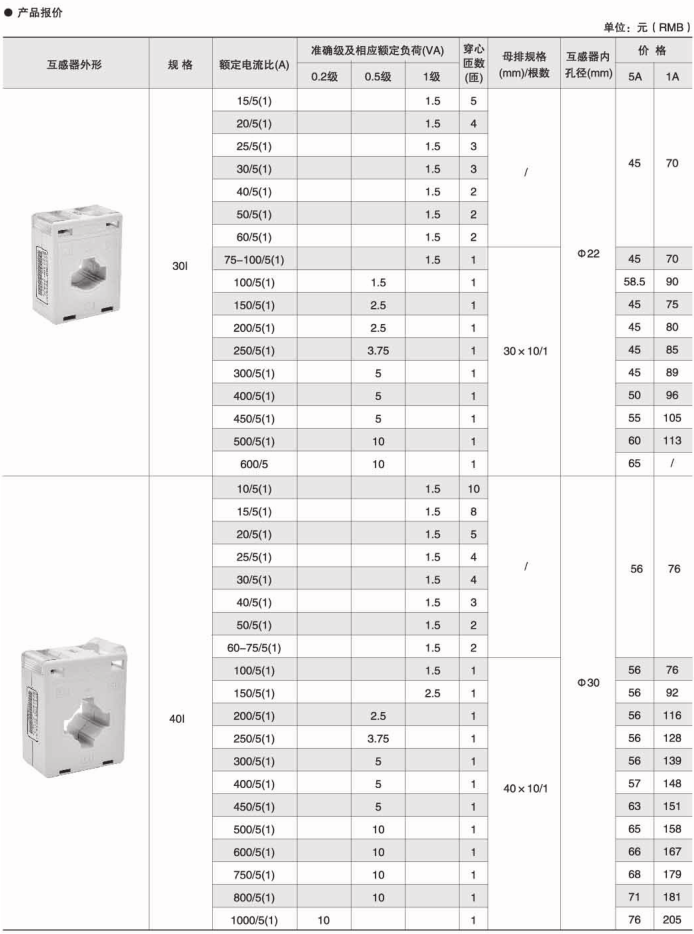

具体型号：AKH-0.66/I 30I 100/5● AKH-0.66Ⅰ型电流互感器
| 规格 | 额定电流比(A) | 准确级及相应额定负荷(VA) | 穿心 匝数 (匝) | 母排规格(mm)/根数 | 电缆最大 外径(mm) | 安装方式 | ||
| 0.2级 | 0.5级 | 1级 | ||||||
| 30I | 15/5(1) | 1.5 | 5 | / | Φ22 | A | ||
| 20/5(1) | 1.5 | 4 | ||||||
| 25-30/5(1) | 1.5 | 3 | ||||||
| 40-60/5(1) | 1.5 | 2 | ||||||
| 75-100/5(1) | 1.5 | 1 | 30×10/1 | A,B | ||||
| 150-200/5(1) | 2.5 | 1 | ||||||
| 250/5(1) | 3.75 | 1 | ||||||
| 300-450/5(1) | 5 | 1 | ||||||
| 500/5(1) | 10 | 1 | ||||||
| 600/5(1) | 10 | 1 | ||||||
| 40I | 10/5(1) | 1.5 | 8 | / | Φ30 | A | ||
| 15/5(1) | 1.5 | 5 | ||||||
| 20/5(1) | 1.5 | 4 | ||||||
| 25-30/5(1) | 1.5 | 3 | ||||||
| 40-60/5(1) | 1.5 | 2 | ||||||
| 75/5(1) | 1.5 | 1 | 40×10/1 | A,C | ||||
| 100/5(1) | 1.5 | 1 | ||||||
| 150/5(1) | 2.5 | 1 | ||||||
| 200/5(1) | 2.5 | 1 | ||||||
| 250/5(1) | 3.75 | 1 | ||||||
| 300-450/5(1) | 5 | 1 | ||||||
| 500-800/5(1) | 10 | 1 | ||||||
| 1000/5(1) | 10 | 1 | ||||||
| 60I | 150/5(1) | 2.5 | 1 |
60×10/1 60×6/1-2 |
Φ44 | A,C | ||
| 200/5(1) | 2.5 | 1 | ||||||
| 250/5(1) | 3.75 | 1 | ||||||
| 300-450/5(1) | 5 | 1 | ||||||
| 500-800/5(1) | 10 | 1 | ||||||
| 1000-1250/5(1) | 10 | 1 | ||||||
| 1500-2000/5(1) | 20 | 1 | ||||||
| 2500/5(1) | 30 | 1 | ||||||
| 80I | 150/5（1） | 2.5 | 1 | 80×10/1 | Φ50 | A,C | ||
| 200-250/5(1) | 2.5 | 1 | ||||||
| 300-450/5(1) | 5 | 1 | ||||||
| 500-800/5(1) | 10 | 1 | ||||||
| 1000-1250/5(1) | 10 | 1 | ||||||
| 1500-2000/5(1) | 20 | 1 | ||||||
| 2500-3000/5(1) | 30 | 1 | ||||||

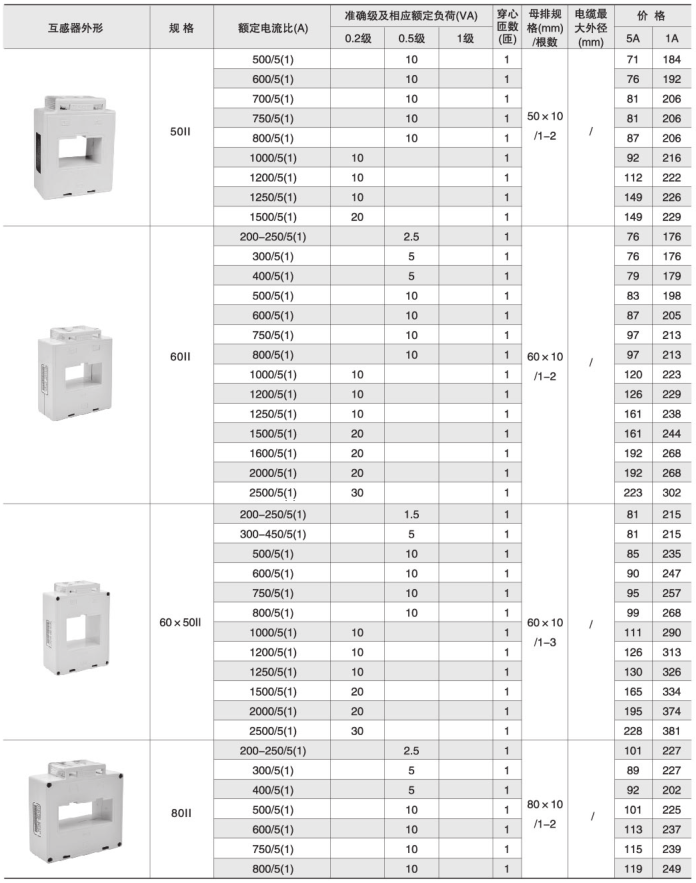

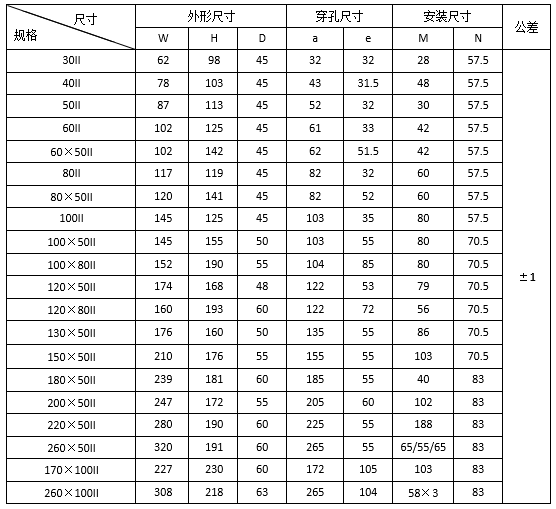

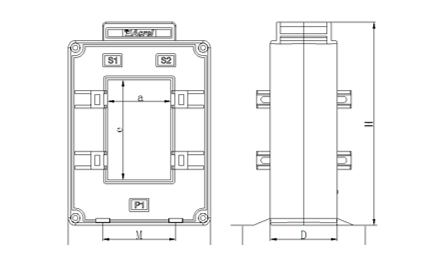

● AKH-0.66Ⅱ型电流互感器
| 规格 | 额定电流比(A) | 准确级及相应额定负荷(VA) | 穿心匝数(匝) | 母排规格(mm)/根数 | 安装方式 | ||
| 0.2级 | 0.5级 | 1级 | |||||
| 30II | 100/5(1) | 1.5 | 1 | 30x10/1-2 | A,C | ||
| 150/5(1) | 1.5 | 1 | |||||
| 200/5(1) | 2.5 | 1 | |||||
| 250/5(1) | 3.75 | 1 | |||||
| 300-450/5(1) | 5 | 1 | |||||
| 500-600/5(1) | 10 | 1 | |||||
| 40II | 100/5(1) | 1.5 | 1 | 40×10/ 1-2 | A,C | ||
| 150/5(1) | 2.5 | 1 | |||||
| 200/5(1) | 2.5 | 1 | |||||
| 250/5(1) | 3.75 | 1 | |||||
| 300-450/5(1) | 5 | 1 | |||||
| 500-800/5(1) | 10 | 1 | |||||
| 1000/5(1) | 10 | 1 | |||||
| 50Ⅱ | 150 | 2.5 | 1 | 50×10/ 1-2 | |||
| 200-250/5(1) | 2.5 | 1 | |||||
| 300-450/5(1) | 5 | 1 | |||||
| 500-800/5(1) | 10 | 1 | |||||
| 1000-1250/5(1) | 10 | 1 | |||||
| 1500/5(1) | 20 | 1 | |||||
| 60Ⅱ | 200-250/5(1) | 2.5 | 1 | 60×10/ 1-2 | C | ||
| 300-450/5(1) | 5 | 1 | |||||
| 500-800/5(1) | 10 | 1 | |||||
| 1000-1250/5(1) | 10 | 1 | |||||
| 1500-2000/5(1) | 20 | 1 | |||||
| 2500/5(1) | 30 | 1 | |||||
| 60×50Ⅱ | 200-250/5(1) | 2.5 | 1 | 60×10/ 1-3 | D | ||
| 300-450/5(1) | 5 | 1 | |||||
| 500-800/5(1) | 10 | 1 | |||||
| 1000-1250/5(1) | 10 | 1 | |||||
| 1500-2000/5(1) | 20 | 1 | |||||
| 2500/5(1) | 30 | 1 | |||||
| 80Ⅱ | 200-250/5(1) | 2.5 | 1 | 80×10/ 1-2 | |||
| 300-450/5(1) | 5 | 1 | |||||
| 500-800/5(1) | 10 | 1 | |||||
| 1000-1250/5(1) | 10 | 1 | |||||
| 1500-2000/5(1) | 20 | 1 | |||||
| 2500-3000/5(1) | 30 | 1 | |||||
| 80×50Ⅱ | 200-250/5(1) | 2.5 | 1 | 80×10/ 1-3 | |||
| 300-450/5(1) | 5 | 1 | |||||
| 500-800/5(1) | 10 | 1 | |||||
| 1000-1250/5(1) | 10 | 1 | |||||
| 1500-2000/5(1) | 20 | 1 | |||||
| 2500-3000/5(1) | 30 | 1 | |||||
| 100Ⅱ | 300-450/5(1) | 5 | 1 | 100×10/ 1-2 | |||
| 500-800/5(1) | 10 | 1 | |||||
| 1000-1250/5(1) | 10 | 1 | |||||
| 1500-2000/5(1) | 20 | 1 | |||||
| 2500-3000/5(1) | 30 | 1 | |||||
| 100×50Ⅱ | 300-450/5(1) | 5 | 1 | 100×10/ 1-3 | |||
| 500-800/5(1) | 10 | 1 | |||||
| 1000-1250/5(1) | 10 | 1 | |||||
| 1500-2000/5(1) | 20 | 1 | |||||
| 2500-3000/5(1) | 30 | 1 | |||||

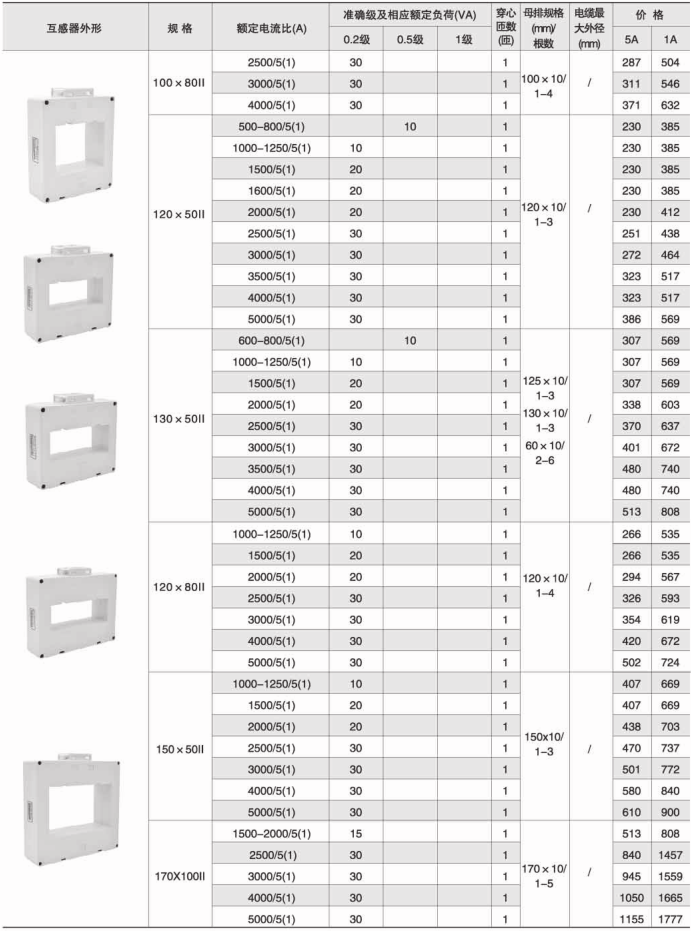

| 100×80Ⅱ | 600-800/5(1) | 10 | 1 | 100×10/ 1-4 | |||
| 1000-1250/5(1) | 10 | 1 | |||||
| 1500-2000/5(1) | 20 | 1 | |||||
| 2500-4000/5(1) | 30 | 1 | |||||
| 120×50Ⅱ | 500-800/5(1) | 10 | 1 | 120×10/ 1-3 | |||
| 1000-1250/5(1) | 10 | 1 | |||||
| 1500-2000/5(1) | 20 | 1 | |||||
| 2500-5000/5(1) | 30 | 1 | |||||
| 130×50Ⅱ | 600-800/5(1) | 10 | 1 | 125×10/1-3 130×10/1-3 60×10/2-6 | |||
| 1000-1250/5(1) | 10 | 1 | |||||
| 1500-2000/5(1) | 20 | 1 | |||||
| 2500-5000/5(1) | 30 | 1 | |||||
|
120×80Ⅱ 150×50Ⅱ |
1000-1250/5(1) | 10 | 1 | 120×10/ 1-4 | D | ||
| 1500-2000/5(1) | 20 | 1 | |||||
| 2500-5000/5(1) | 30 | 1 | |||||
| 170×100Ⅱ | 1500-2000/5(1) | 15 | 1 | 170×10/1-3 100×10/3-6 | |||
| 2500-5000/5(1) | 30 | 1 | |||||
| 180×50Ⅱ | 1200-2000/5(1) | 10 | 1 | 180×10/1-3 | |||
| 2500-5000/5(1) | 30 | 1 | |||||
|
200×50Ⅱ 220×50Ⅱ 260×50Ⅱ |
1500-2000/5(1) | 20 | 1 | 200×10/1-3 100×10/4-6 | |||
| 2500-5000/5(1) | 30 | 1 | |||||
| 260×100Ⅱ | 1200-1500/5(1) | 10 | 1 | 250×10/2-5 125×10/4-10 | |||
| 1500-2000/5(1) | 20 | 1 | |||||
| 2500-6300/5(1) | 30 | 1 | |||||

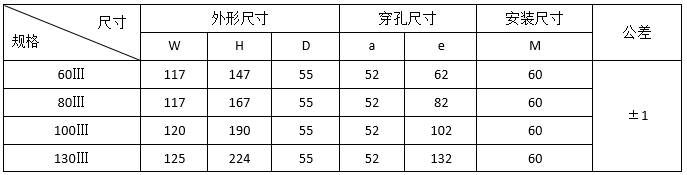

● AKH-0.66Ⅲ型电流互感器
| 规格 | 额定电流比(A) | 准确级及相应额定负荷(VA) | 穿心匝数(匝) | 母排规格(mm)/根数 | 安装方式 | |
| 0.2级 | 0.5级 | |||||
| 60Ⅲ | 200-300/5(1) | 2.5 | 1 | 60×10/ 1-3 | E | |
| 400/5(1) | 5 | 1 | ||||
| 500-800/5(1) | 10 | 1 | ||||
| 1000/5(1) | 10 | 1 | ||||
| 1200-1500/5(1) | 15 | 1 | ||||
| 2000/5(1) | 20 | 1 | ||||
| 2500/5(1) | 30 | 1 | ||||
| 80Ⅲ | 300-400/5(1) | 5 | 1 | 80×10/ 1-3 | ||
| 500-800/5(1) | 10 | 1 | ||||
| 1000/5(1) | 10 | 1 | ||||
| 1200-1500/5(1) | 15 | 1 | ||||
| 2000/5(1) | 20 | 1 | ||||
| 2500-3000/5(1) | 30 | 1 | ||||
| 100Ⅲ | 600-800/5(1) | 10 | 1 | 100×10/ 1-3 | ||
| 1000/5(1) | 10 | 1 | ||||
| 1200-1500/5(1) | 15 | 1 | ||||
| 2000/5(1) | 20 | 1 | ||||
| 2500-5000/5(1) | 30 | 1 | ||||

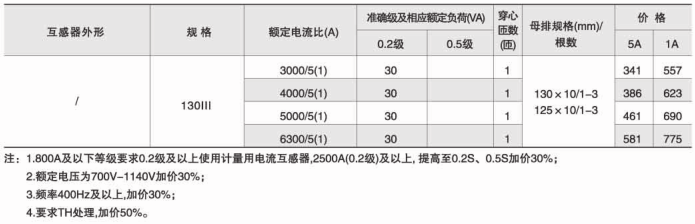

| 130Ⅲ | 2000/5(1) | 20 | 1 | 130×10/1-3 125×10/1-3 | ||
| 2500-5000/5(1) | 30 | 1 | ||||

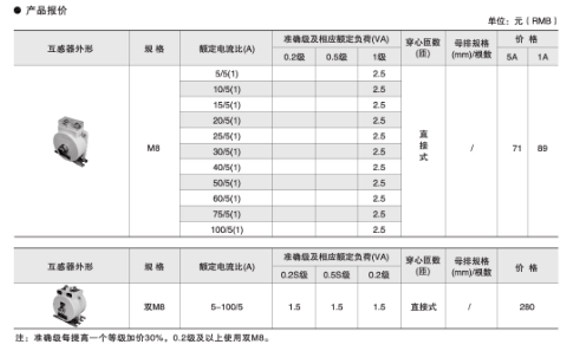

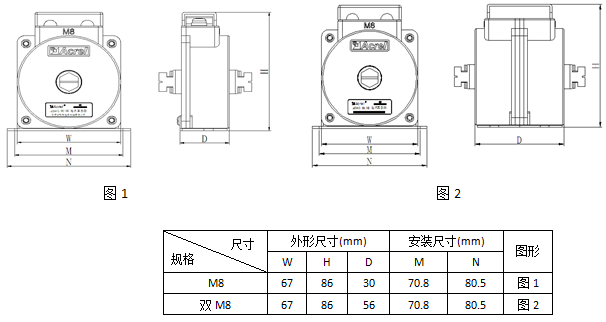

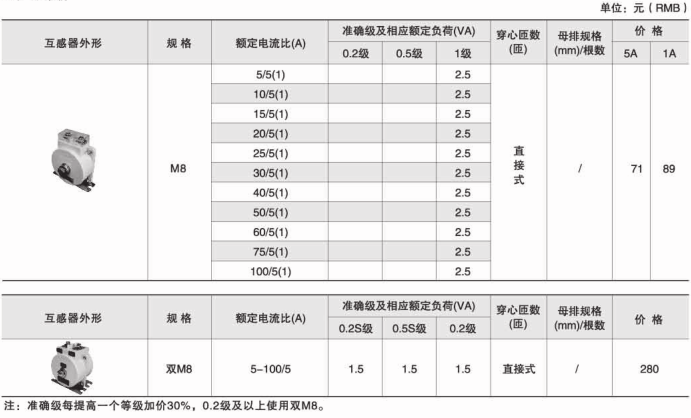

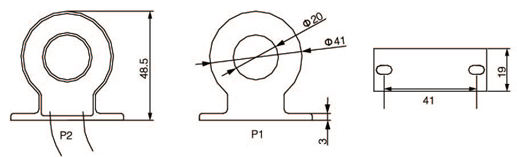

● AKH-0.66 M8型电流互感器

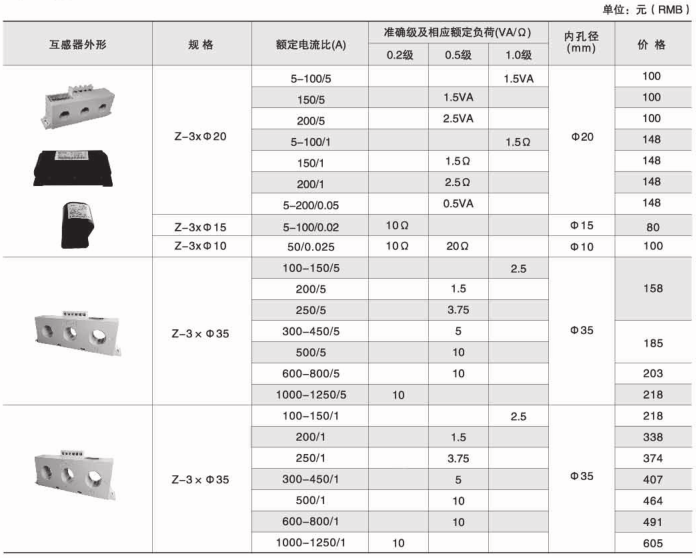

● AKH-0.66 Z型电流互感器
◆ AKH-0.66/Z-10型电流互感器
| 规格 | 额定电 流比 | 准确级 | 穿心 匝数 | 母排规格(mm)/根数 | 电缆最大 外径(mm) | 安装方式 |
| 0.2级 | ||||||
| Z-10 | 50A/25mA | 10Ω | 1 | Φ10 | 导轨式 |
◆ AKH-0.66/Z-15型电流互感器
| 规格 | 额定电 流比 | 准确级及相应额定负荷 | 穿心 匝数 | 电缆最大 外径(mm) |
| 0.2级 | ||||
| Z-15 | 100A/20mA | 10Ω | 1 | Φ15 |

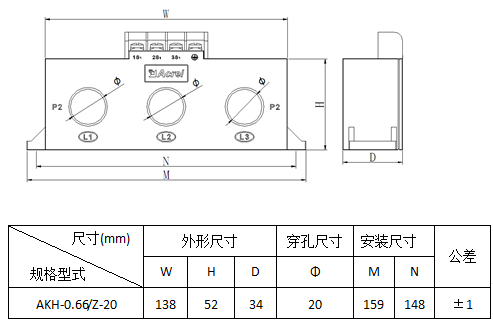

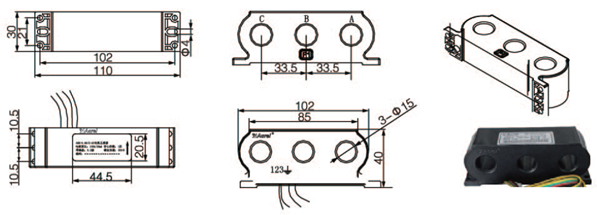

◆ AKH-0.66/Z-20型电流互感器
| 规格 | 额定电流比 | 准确级及相应额定负荷（VA/Ω） | 电缆最大外径(mm) | |
| 0.5级 | 1级 | |||
| Z-3×Φ20 | 5-100/5A | 1.5VA | Φ20 | |
| 150/5A | 1.5VA | |||
| 200/5A | 2.5VA | |||
| 5-100/1A | 1.5Ω | |||
| 150/1A | 1.5Ω | |||
| 200/1A | 2.5Ω | |||
| 5-200A/50mA | 0.5VA | |||

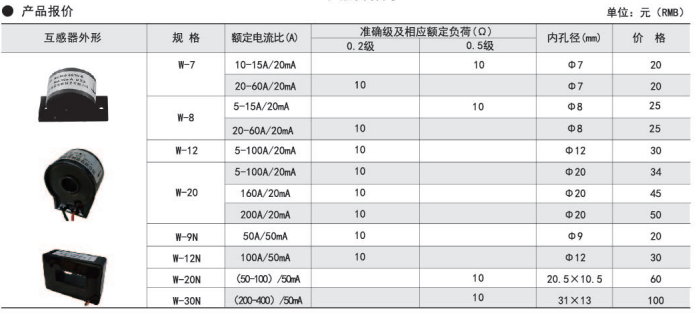

● AKH-0.66/W系列电流互感器
◆ AKH-0.66/W-7型电流互感器
| 规格 | 额定电流比 | 准确级及相应额定负荷(Ω) | 穿心 匝数 | 电缆最大 外径(mm) | ||
| 0.2级 | 0.5级 | 1级 | ||||
| W-7 | 5-15/5mA | 10 | 1 | Φ7 | ||
| 10-30/10mA | 10 | 1 | ||||
| 5/20mA | 10 | 2 | ||||
| 10-15/20mA | 10 | 1 | ||||
| 20-60/20mA | 10 | 1 | ||||
◆ AKH-0.66/W-8型电流互感器
| 规格 | 额定电流比 | 准确级及相应额定负荷(Ω) | 穿心 匝数 | 电缆最大 外径(mm) | ||
| 0.2级 | 0.5级 | 1级 | ||||
| W-8 | 5-15/5mA | 10 | 1 | Φ8 | ||
| 10-30/10mA | 10 | 1 | ||||
| 5/20mA | 10 | 2 | ||||
| 10-15/20mA | 10 | 1 | ||||
| 20-60/20mA | 10 | 1 | ||||
◆ AKH-0.66/W-9N型电流互感器
| 规格 | 额定电流比 | 准确级及相应额定负荷(Ω) | 穿心 匝数 | 电缆最大 外径(mm) | ||
| 0.2级 | 0.5级 | 1级 | ||||
| W-12 | 5/20mA | 10 | 4 | Φ12 | ||
| 10-15/20mA | 10 | 2 | ||||
| 20/20mA | 10 | 1 | ||||
| 30-100/20mA | 10 | 1 | ||||
◆ AKH-0.66/W-12N型电流互感器
| 规格 | 额定电流比 | 准确级及相应额定负荷(Ω) | 穿心 匝数 | 电缆最大 外径(mm) | ||
| 0.2级 | 0.5级 | 1级 | ||||
| W-20 | 5/20mA | 10 | 4 | Φ20 | ||
| 10-15/20mA | 10 | 2 | ||||
| 20/20mA | 10 | 1 | ||||
| 30-200/20mA | 10 | 1 | ||||

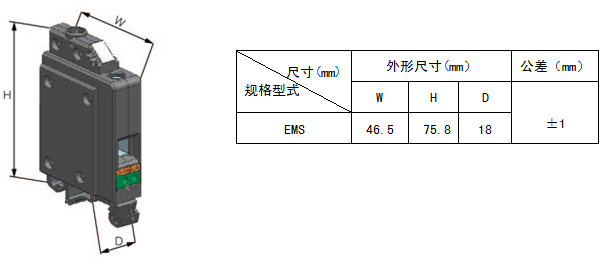

● AKH-0.66/EMS型电流互感器
| 规格 | 额定电 流比 | 准确级及相应额定负荷(Ω) | 耐压 | 开路电压 | 环境温度℃ | 安装方式 | ||
| 0.2级 | 0.5级 | 1级 | ||||||
| EMS | 50A/10mA | 10 | 3kV | ≤7.8V | -20℃~70℃ | 导轨 | ||
